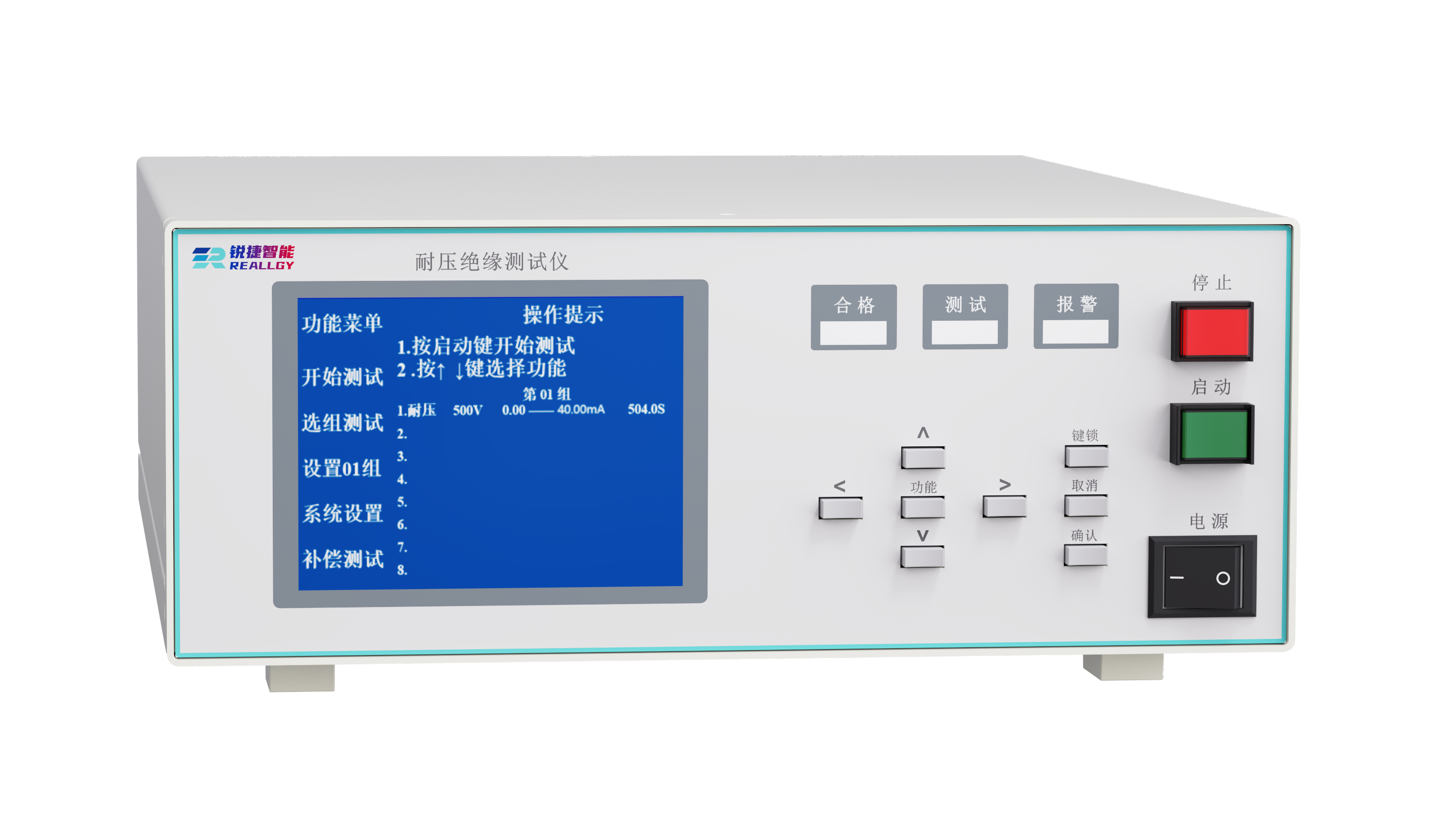

RJ1838H多功能安规测试仪
RJ1838H多功能安规测试仪，具备交流耐压、直流耐压、绝缘电阻、交流接地电阻测试功能，为电池模组、pack、新能源汽车、家用电器、电力电子等行业产品提供快捷高效的安规组合测试。
主要特点/ Main feature
符合CCC、IEC、EN、VDE、BS、UL、JIS等电气安全强制标准的测试要求
交流耐压、直流耐压、绝缘电阻、交流接地电阻项自动化衔接测试
电弧侦测功能，产品测试电弧报警时输出锁止，防止连续电弧放电出现产品灼伤带来的不可修复损害
滤波功能，针对容性物质测试，在测试中能够相对保持数据稳定性，减少因为电容充电放电导致的数据激增
放电功能，根据容性大小设置放电时间，显示放电过程电压，直观的了解放电结果
30个测试组，每组8个测试步，操作便捷
RS232接口，PLC接口，网口通讯（LAN）
技术参数/ Technical parameter
| 型号 | RJ1838H | ||||
| 交 流 耐 压 测 试 |
输出容量 | 500VA(5000V/100mA) | |||
| 输出电压 | 范围/分辨率/精度 | 50V~5000V / 1V / ±（1%rdg.+5dgt.） | |||
| 电压频率 | 范围/精度 | 50Hz / 60Hz ±0.1% | |||
| 电流下限设置 | 范围 | 0.000mA~100.0mA | |||
| 电流上限设置 | 范围 | 0.000mA~100.0mA | |||
| 时间设置 | 范围/分辨率/精度 | 1.0s ~999.9s /0.1s/±（0.1%rdg.+5dgt.） | |||
| 电流测量 | 范围/分辨率/精度 | 0.001mA~100.0 mA /0.001mA、0.01mA、0.1mA / | |||
| ±（1%rdg.+5dgt.） | |||||
| 直 流 耐 压 测 试 |
输出容量 | 120 VA (6000V/20mA) | |||
| 输出电压 | 范围/分辨率/精度 | 25V~6000V / 1V / ±（1%rdg.+5dgt.） | |||
| 电流下限设置 | 范围 | 0.0μA~20000μA | |||
| 电流上限设置 | 范围 | 1.0μA~20000μA | |||
| 时间设置 | 范围/分辨率/精度 | 1.0s ~999.9s /0.1s /±（0.1%rdg.+5dgt.） | |||
| 电流测量 | 范围/分辨率/精度 | 1.0μA~9999μA /10.00~20.00mA | |||
| 0.1μA、1μA、0.01mA / ±（1%rdg.+5dgt.） | |||||
| 接触检测电流 | 开/关 0.1μA~999.9μA/1000μA~20000μA | ||||
| 最大容性负载 | 1μF<1000V , 0.75μF<2KV , 0.5uF<3KV ,0.8μF < 4KV,0.4μF < 5KV | ||||
| 绝 缘 电 阻 测 试 |
输出容量 | 120 VA (6000V/20mA) | |||
| 输出电压 | 范围/分辨率/精度 | 25V~6000V / 1V / ±（1%rdg.+5dgt.） | |||
| 电阻下限设置 | 范围 | 0.100MΩ~100000 MΩ | |||
| 电阻上限设置 | 范围 | 0.100MΩ~100000 MΩ ；0.000 表示不判断上限 | |||
| 时间设置 | 范围/分辨率/精度 | 1.0s ~999.9s /0.1s /±（0.1%rdg.+5dgt.） | |||
| 电阻测量 | 范围/精度 | 25V~99V： | |||
| 0.100MΩ ~500 MΩ | ±（15%rdg.+2dgt.） | ||||
| 100V~499V： | |||||
| 0.100MΩ~2.000GΩ | ±（5%rdg.+2dgt.） | ||||
| 500V~799V： | |||||
| 1.000MΩ~999.9MΩ | ±（2%rdg.+2dgt.） | ||||
| 1.000GΩ~9.999GΩ | ±（5%rdg.+2dgt.） | ||||
| 10.00GΩ~50.00GΩ | ±（15%rdg.+2dgt.） | ||||
| 800V~6000V： | |||||
| 1.000MΩ~999.9MΩ | ±（2%rdg.+2dgt.） | ||||
| 1.000GΩ~9.999GΩ | ±（5%rdg.+2dgt.） | ||||
| 10.00GΩ~100.00GΩ | ±（15%rdg.+2dgt.） | ||||
| 最大容性负载 | 1μF<1000V , 0.75μF<2KV , 0.5μF<3KV , 0.08μF < 4KV, 0.04μF < 5KV | ||||
| 接 地 电 阻 测 试 |
输出容量 | 240VA（40A/150mΩ） | |||
| 输出电流 | 范围/分辨率/精度 | 2.00A~40.0A/0.01A、0.1A/±（1%rdg.+2dgt.） | |||
| 电流波动 | 范围 | ≤0.4%rdg./min | |||
| 输出电压 | 范围/分辨率/精度 | 2.00~8.00V /0.01V/±（1%rdg.+2dgt.） | |||
| 输出频率 | 范围/精度 | 50Hz / 60Hz ±0.1% | |||
| 电阻上限设置 | 范围/分辨率 | 10.0mΩ~600mΩ / 0.1mΩ 1mΩ | |||
| 电阻下限设置 | 范围/分辨率 | 0.0mΩ~100mΩ / 0.1mΩ 1mΩ | |||
| 电阻测量 | 范围/精度 | 2.00A~9.99A： | |||
| 10.0mΩ ~99.9mΩ | ±（1%rdg.+1mΩ） | ||||
| 100mΩ ~600mΩ | ±（1%rdg.+2dgt.） | ||||
| 10.0A~19.9A： | |||||
| 10.0mΩ~99.9mΩ | ±（1%rdg.+1mΩ） | ||||
| 100mΩ ~300mΩ | ±（1%rdg.+2dgt.） | ||||
| 20.0A~29.9A： | |||||
| 10.0mΩ ~99.9mΩ | ±（1%rdg.+1mΩ） | ||||
| 100mΩ ~200mΩ | ±（1%rdg.+2dgt.） | ||||
| 30.0A~40.0A： | |||||
| 10.0mΩ ~99.9mΩ | ±（1%rdg.+1mΩ） | ||||
| 100mΩ ~150mΩ | ±（1%rdg.+2dgt.） | ||||
| 电压测量 | 范围/分辨率/精度 | 2.00~8.00V / 0.01V /±（1%rdg.+2dgt.） | |||
| 电压显示模式 | |||||
| 测试时间 | 范围/分辨率/精度 | 1.0s ~999.9s /0.1s /±（0.1%rdg.+5dgt.） | |||
| 电阻补偿 | 范围/分辨率/精度 | 0~200mΩ | |||
| 其 他 指 标 |
电弧检测 | 0关闭 1~9 （1最灵敏） | |||
| 滤波功能 | 开/关 | ||||
| 外部接口 | RS232（选配：RS485）PLC，LAN接口 | ||||
| 使用环境 | 0℃~40℃，20%RH~75%RH | ||||
| 供电接口 | AC220V，50/60Hz | ||||
| 净 重 | 27kg | ||||
| 外观尺寸 | 436mm x 133mm x 596mm (WxHxD)不含机脚，机脚高度15mm | ||||
| 附 件 | 说明书1本，电源线（1.5米）1根，通讯线（1.5米）1根，测试线（3米）1套，接地测试线（1.5m）1套，D型连接器1个 | ||||
