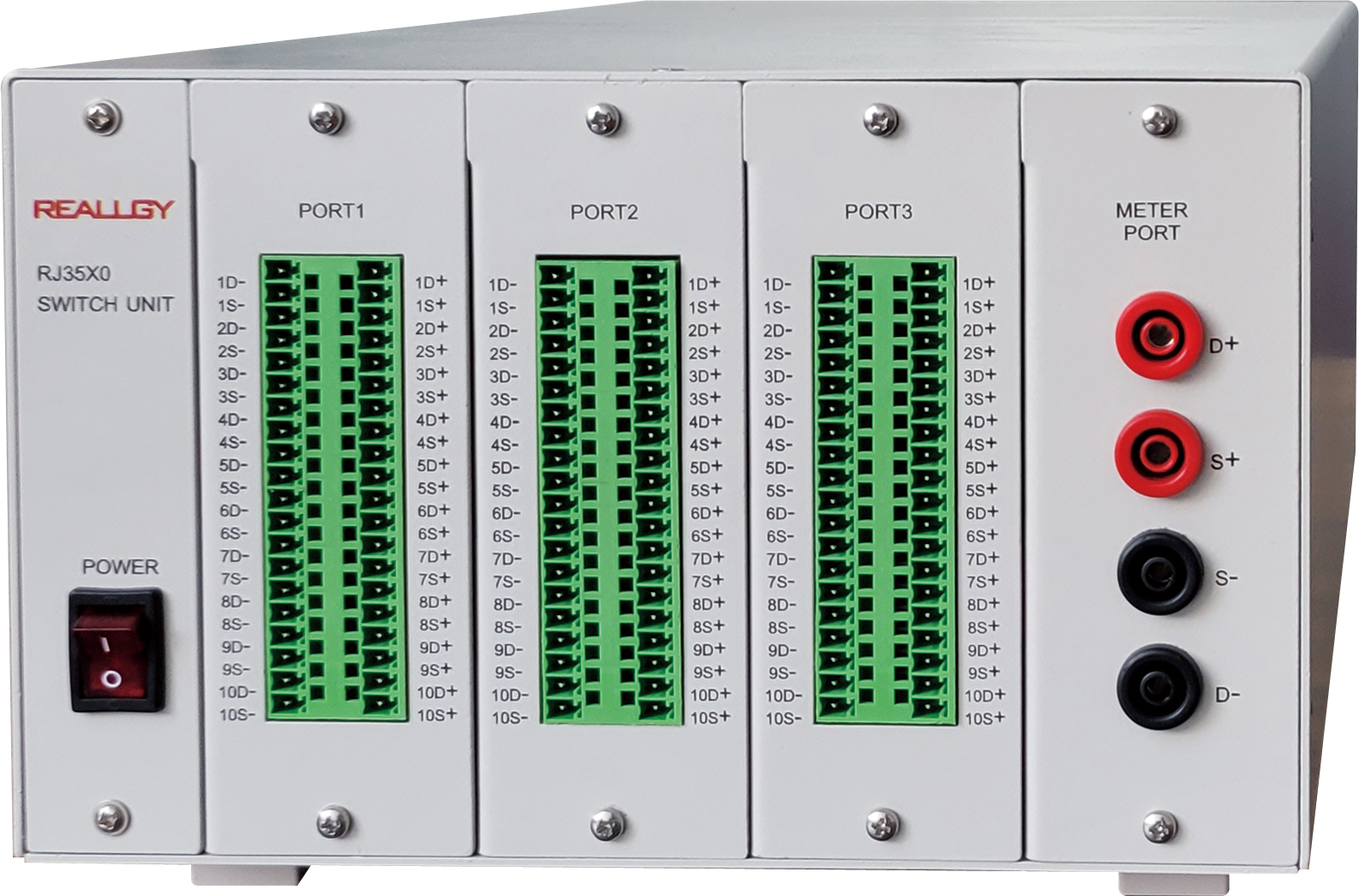

RJ35-SXX 多通道扫描单元是满足多通道直流电阻测试需求和多通道电池内阻测试需求的拓展模块，通过RJ35系列仪表控制，可实现对最多540通道的直流电阻测试或电池的电阻电压测试，提高了测试效率。最终测试结果可以直接从RJ35系列表头显示读取或RS232通信读取。
l 单通道测试用时（含通道切换用时）最短185ms；
l 具有总电压总电阻测试功能（31通道以下）；
l 具有单体电压单体电阻分析功能；
l 单台扫描单元最多可外接108个测试通道。
功能 | 技术指标 |
单通道对应最短测试时间（RJ3563） | 超快速 | 快速 | 中速 | 慢速 |
185ms | 206ms | 238ms | 317ms |
单通道对应最短测试时间（RJ3545） |
| 快速 | 中速 | 慢速 |
| 300ms | 400ms | 500ms |
测试接线方式 | 四线制 |
可支持通道数 | 1-540通道（单台最大108通道，最大可5台串联） |
单通道最大耐压 | 150V |
触 发 源 | 手动触发、通讯触发 |
供电电源 | 100-220VAC，50/60Hz，25VA |
外观尺寸 | 小机箱45通道及以下 | 220mm×132mm×400mm（W×H×D）不含机脚，机脚高度15mm |
大机箱46通道及以上 | 445mm×132mm×400mm（W×H×D）不含机脚，机脚高度15mm |
附 件 | 说明书1本，电源线（1.5米）1根，CN36连接线（1.5米）1根，双绞测试线2根，D型连接器直母焊线/金属壳，数量取决于通道数 |
备注：功能参数可能有变更，恕不另行通知，以签订合同技术协议为准。
