OBD测试解决方案

一、什么是OBD？

      OBD是英文On-Board Diagnostics的缩写，中文翻译为“车载自动诊断系统”。这个系统将从发动机的运行状况随时监控汽车是否尾气超标，一旦超标，会马上发出警示。当系统出现故障时，故障(MIL)灯或检查发动机(Check Engine)警告灯亮，同时动力总成控制模块(PCM)将故障信息存入存储器，通过一定的程序可以将故障码从PCM中读出。根据故障码的提示，维修人员能迅速准确地确定故障的性质和部位。

二、OBD功能及其含义

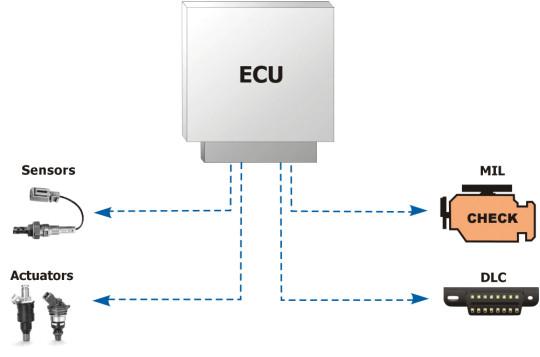

      OBD 代表“车载诊断On-Board Diagnostics”。 它是一个基于计算机的系统，最初旨在通过监测主要发动机部件的性能来减少排放。基本的 OBD 系统由一个 ECU（电子控制单元）组成，它使用来自各种传感器（例如氧传感器）的输入来控制执行器（例如燃料喷射器）以获得所需的性能。 “检查发动机”灯，也称为 MIL（故障指示灯），可为车主提供故障预警。 如今的车辆可以支持数百个参数，可以使用称为扫描工具的设备通过 DLC（诊断连接器）访问这些参数。

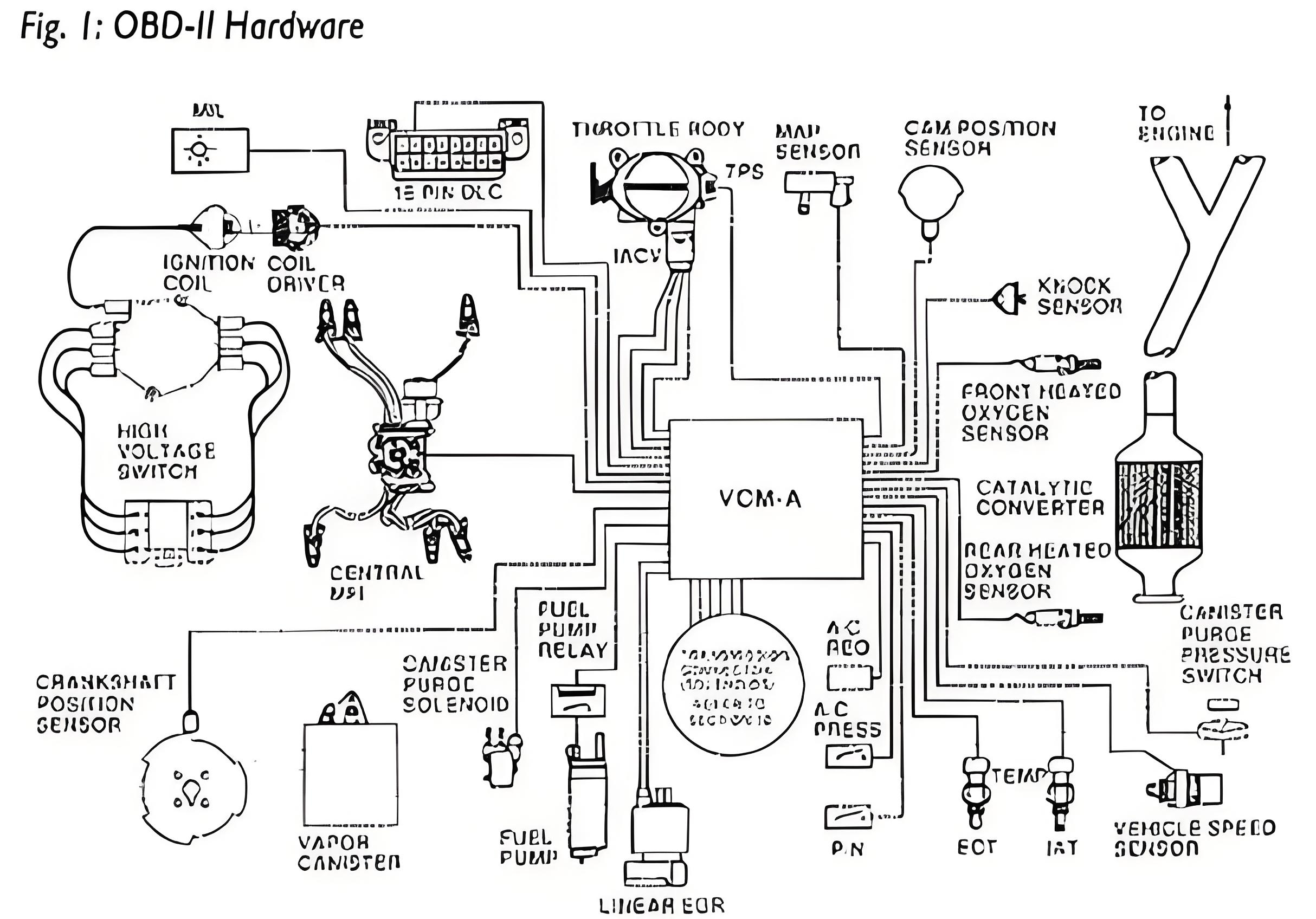

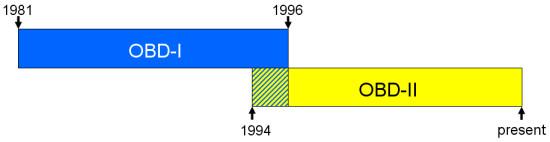

     车载诊断系统有两种：OBD-I和OBD-II。OBD-IOBD-I 指的是整个 1980 年代开发的第一代 OBD 系统。 这些早期系统使用专有连接器、硬件接口和协议。 想要访问诊断信息，通常必须为每种不同的汽车制造商购买对应的工具。 支持多种协议的 OBD-I 扫描工具使用不同的适配器。OBD-II在 1990 年代初期，汽车工程师协会 (SAE) 和国际标准化组织 (ISO) 发布了一套标准，描述了 ECU 和诊断扫描工具之间的数字信息交换。 所有符合 OBD-II 标准的车辆都必须使用标准诊断连接器 (SAE J1962)，并通过标准 OBD-II 通信协议之一进行通信。OBD-II 最初是在 1994 年款 (MY) 车辆中引入的，并且从 1996 年款开始成为所有汽车和轻型卡车的要求。

三、解决方案

     锐捷智能生产的整车绝缘测试系统，集成等电位测试仪、绝缘耐压测试仪、程控电阻箱、万用表等设备，通过OBD接口与车辆建立通信，可以对车辆进行交/直流充电口枪座绝缘检测、整车绝缘检测、绝缘监测功能验证、电容耦合测试和接地电阻测试。

    测试枪线束接好后，扫码启动测试，测试完成后，可自动保存测试数据，形成测试报表，也可通过MES接口自动上传测试数据。

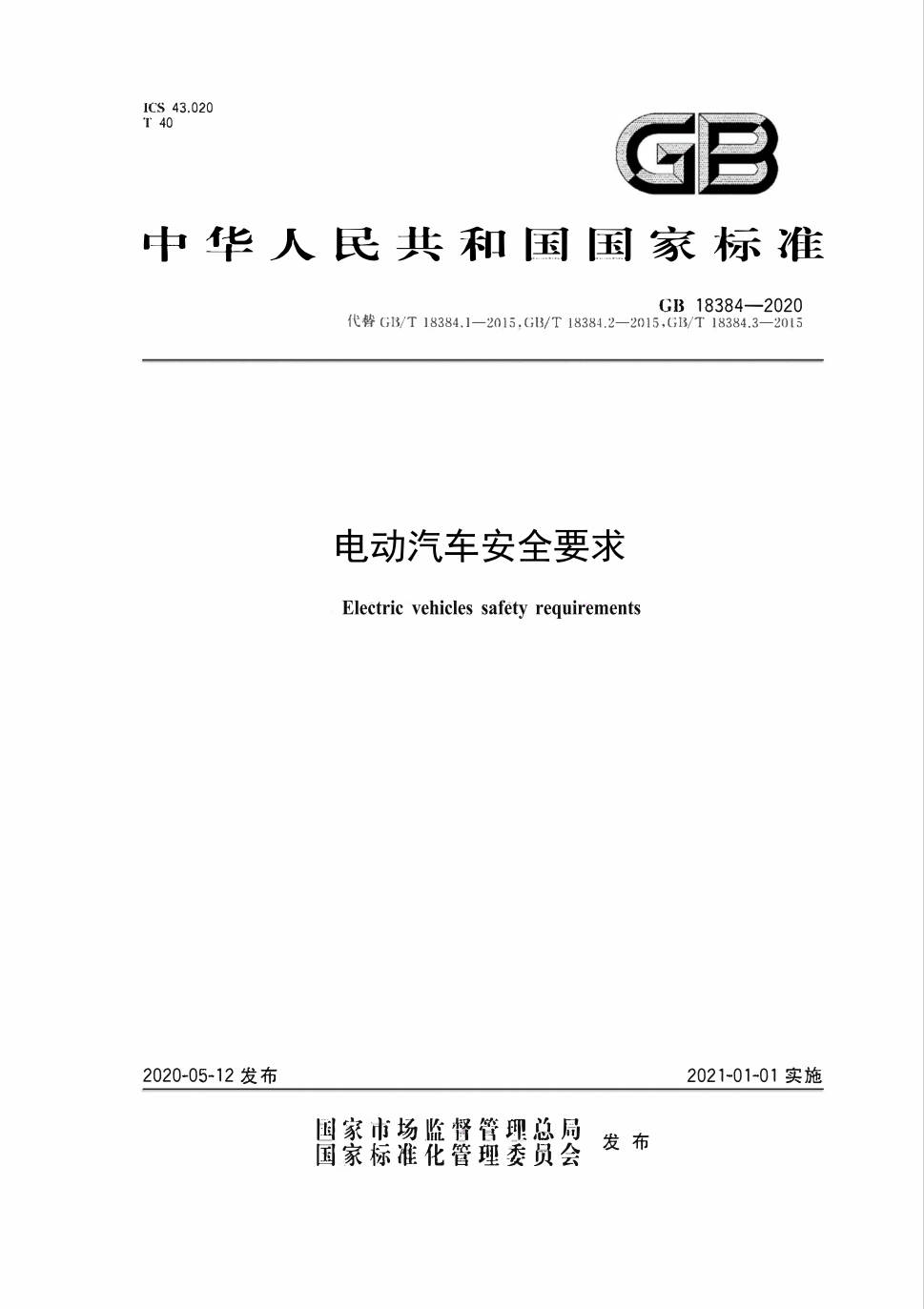

国标《GB 18384-2020》

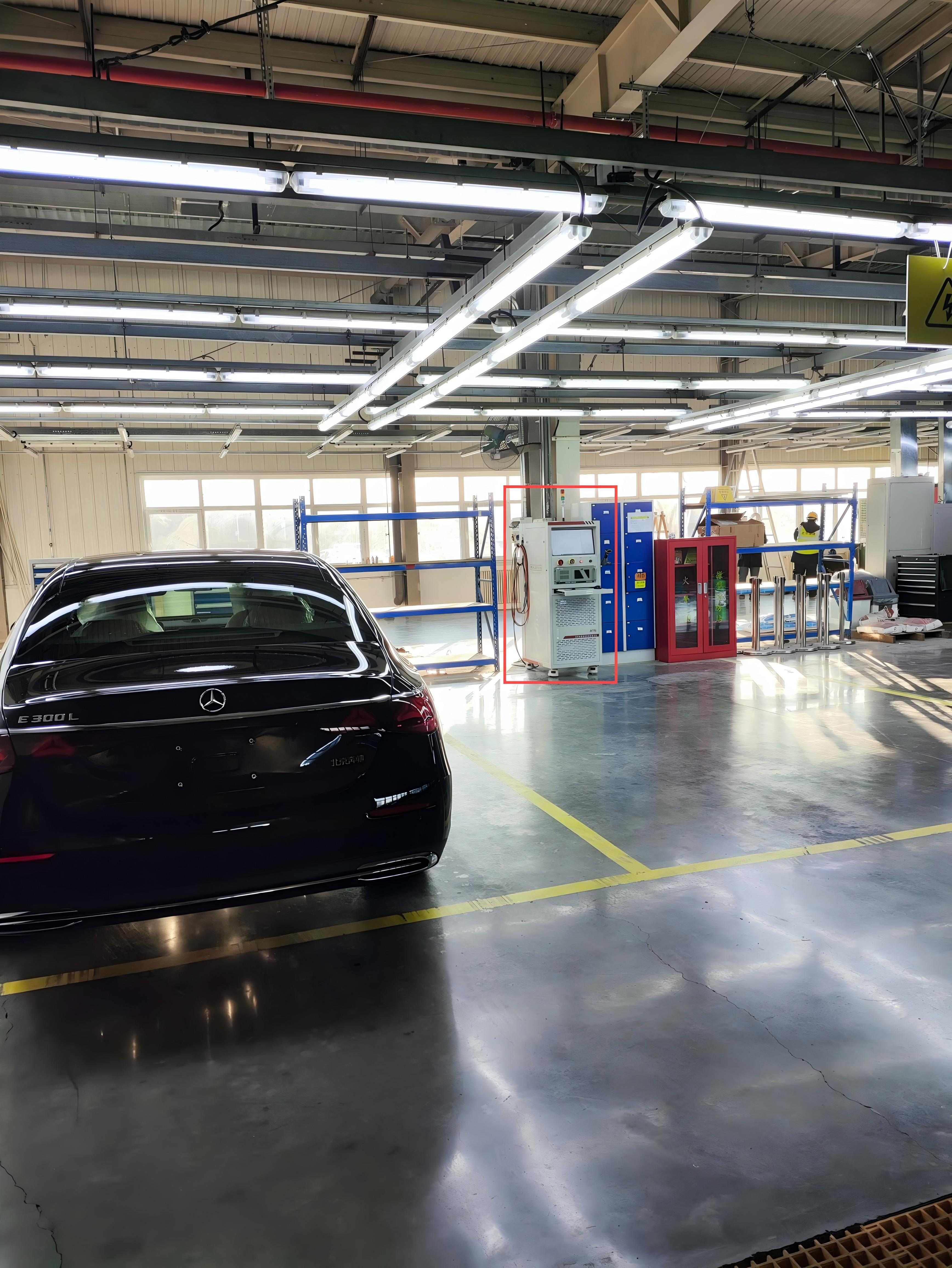

现场图
